Консольный грузовой подъемник. Примеры исполнения

Заполнить опросный лист на подъемник

Исполнение 1.

Мачта: самонесущая. Силовая балка с приводом подъема устанавливается в верхней части самонесущей мачты. (Привода подъема может быть расположен на любом уровне относительно мачты).
Для остановки грузовой платформы на одном уровне с полом 1-го этажа необходимо наличие приямка или пандуса. Также возможна остановка платформы на любой высоте от уровня пола.
Безопасную эксплуатацию подъемника обеспечивают:
- на грузовой платформе раздвижные (рулонные) решетки;
- на каждом этаже ограждения высотой до 2м с распашными дверями.

Пример: Марка ТГП - К2-500- 6,0

Характеристики
Консольный грузовой подъемник:	2 остановки
Грузоподъемность:	500кг
Высота подъема:	6,0м
Размеры грузовой платформы в свету:	1400х1200х1800 (ШиринахГлубинахВысота)
Ловитель резкого торможения:	на платформе
Платформа непроходная:	загрузка-выгрузка с одной стороны
Ограждение проемов на платформе:	раздвижная решетка
Двери внешнего ограждения:	с электрозамками

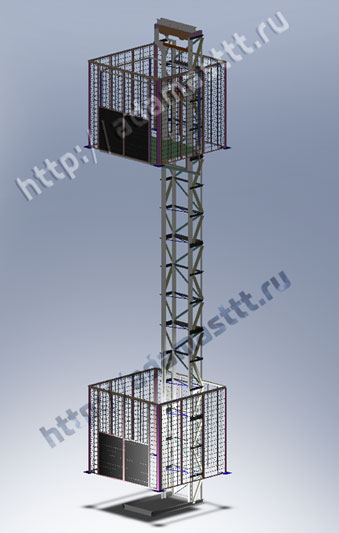

Грузовой консольный подъемник Марка ТГП - К2-500- 6,0

Исполнение 2.

Применяются без приямка

Мачта: самонесущая. Силовая балка с приводом подъема устанавливается в верхней части самонесущей мачты. (Привода подъема может быть расположен на любом уровне относительно мачты).
Мачта устанавливается на плоское несущее основание без приямка. Малая погрузочная высота обеспечивается перевернутой грузовой платформой.
Безопасную эксплуатацию подъемника обеспечивают:
- на грузовой платформе раздвижные (рулонные) решетки;
- на каждом этаже ограждения высотой до 2м с распашными дверями.

Пример:Марка ТГП - К2(У) - 700 - 5,50

Характеристики
Консольный грузовой подъемник:	2 остановки
Грузоподъемность:	700кг
Высота подъема:	5,50м
Размеры грузовой платформы в свету:	1500х1500х2100 (ШиринахГлубинахВысота)
Ловитель резкого торможения:	на платформе
Платформа непроходная:	загрузка-выгрузка с двух сторон
Ограждение проемов на платформе:	рулонные решетки
Двери внешнего ограждения:	с электрозамками

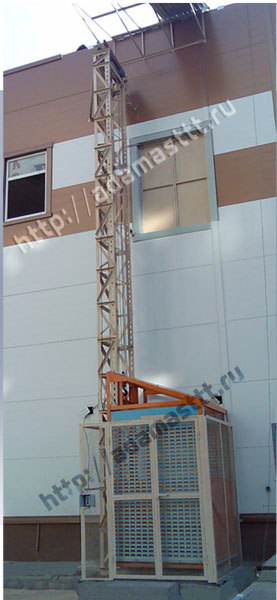

Грузовой консольный подъемник Марка ТГП - К2(У) - 700 - 5,50

Исполнение 3.

Применяется при условии перпендикулярной загрузки-выгрузки.

Применяется при условии перпендикулярной загрузки-выгрузки.
Мачта: самонесущая. Силовая балка с приводом подъема устанавливается в верхней части самонесущей мачты. (Привода подъема может быть расположен на любом уровне относительно мачты).
Для остановки грузовой платформы на одном уровне с полом 1-го этажа необходимо наличие приямка или пандуса. Также возможна остановка платформы на любой высоте от уровня пола.
Безопасную эксплуатацию подъемника обеспечивают:
- на грузовой платформе раздвижные (рулонные) решетки, шлагбаумы, съемные борта;
- на каждом этаже ограждения высотой до 2м с распашными дверями.

Пример: Марка ТГП - К2 - 300 - 3,40.

Характеристики
Консольный грузовой подъемник:	2 остановки
Грузоподъемность:	300кг
Высота подъема:	3,40м
Размеры грузовой платформы в свету:	1200х1000х1800 (ШиринахГлубинахВысота)
Ловитель резкого торможения:	на платформе
Платформа непроходная:	загрузка-выгрузка с одной стороны с двух сторон под углом 90°

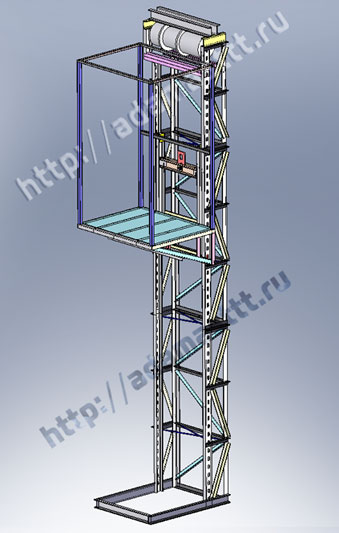

Грузовой консольный подъемник Марка ТГП - К2 - 300 - 3,40.
