Шахтный грузовой подъемник. Примеры исполнения
Заполнить опросный лист на грузовой подъемник

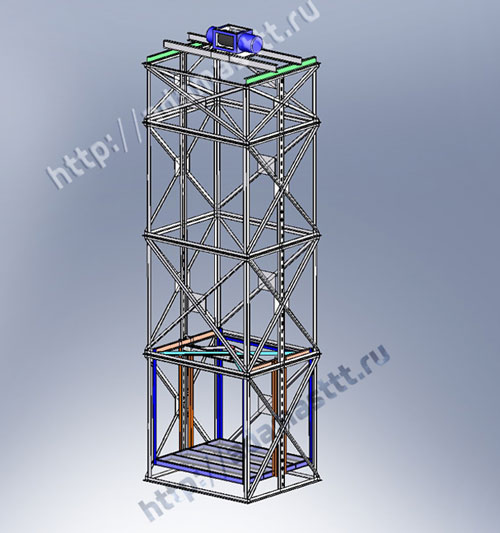

Исполнение 1.
Шахта: самонесущая.
Силовая балка с приводом подъема устанавливается в верхней части самонесущей шахты.
Наличие приямка: уровень пола клети совпадает с уровнем остановки.
Безопасную эксплуатацию подъемника обеспечивают:
- на шахте: распашные двери, оснащенные электрозамками
-
на клети: раздвижные (рулонные) решетки.
Пример: Марка ТГП-Ш2-1000-6,0.
| Характеристики |
| Шахтный грузовой подъемник: |
2 остановки |
| Грузоподъемность: |
1000кг |
| Высота подъема: |
6,0м |
| Размеры грузовой клети в свету:
|
1500х1500х2000 (ШиринахГлубинахВысота)
|
| Ловитель резкого торможения: |
на клети |
| Ограждение проемов клети: |
рулонные решетки |
| Двери на шахте: |
с электрозамками |
| Клеть непроходная: |
загрузка-выгрузка с одной
стороны |
|
|
Исполнение 2.

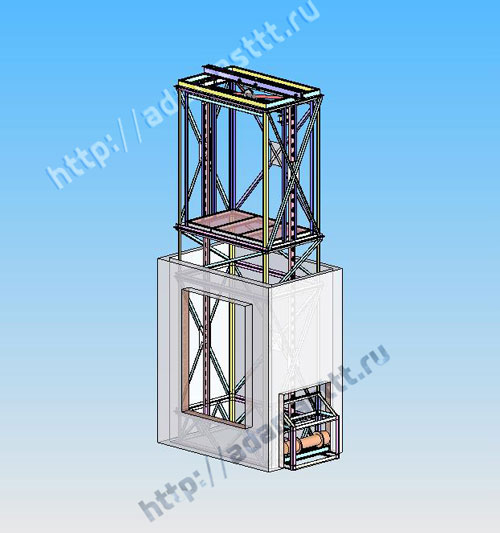

Применяются при ограниченном пространстве между потолком (перекрытием) здания и верхом самонесущей шахты для обеспечения максимальной высоты в свету грузовой клети (установка привода подъема сверху невозможна).
Шахта: самонесущая.
Силовая балка с отводными блоками устанавливается в верхней части самонесущей шахты. Привод подъема расположен в нижней части шахты в силовом каркасе.
Наличие приямка: уровень пола клети совпадает с уровнем остановки.
Безопасную эксплуатацию подъемника обеспечивают:
- на шахте: распашные двери, оснащенные электрозамками
- на клети: раздвижная (рулонная) решетка.
Пример: Марка ТГП-Ш3-500-4,0
| Характеристики |
| Шахтный грузовой подъемник: |
3 остановки |
| Грузоподъемность: |
500кг |
| Высота подъема: |
4,0м |
| Размеры грузовой клети в свету:
|
1000х1700х1400 (ШиринахГлубинахВысота)
|
| Ловитель резкого торможения: |
на клети |
| Ограждение проемов клети: |
рулонные решетки |
| Двери на шахте: |
с электрозамками |
| Клеть непроходная: |
загрузка-выгрузка с одной
стороны |
|
|
Исполнение 3.
Применяется при условии перпендикулярной загрузки-выгрузки.
Шахта: самонесущая.
Силовая балка с приводом подъема устанавливается в верхней части самонесущей шахты.
Наличие приямка: уровень пола клети совпадает с уровнем остановки.
Безопасную эксплуатацию подъемника обеспечивают
- на шахте: распашные двери, оснащенные электрозамками
-
на клети: раздвижные (рулонные) решетки
Пример: Марка ТГП-Ш2(У)-500-3,30.
| Характеристики |
| Шахтный грузовой подъемник: |
2 остановки |
| Грузоподъемность: |
500кг |
| Высота подъема: |
3,3м |
| Размеры грузовой клети в свету:
|
1250х1850х1800(ШиринахГлубинахВысота)
|
| Ловитель резкого торможения: |
на клети |
| Ограждение проемов клети: |
рулонные решетки |
| Двери на шахте: |
с электрозамками |
| Клеть проходная: |
загрузка-выгрузка с 2х сторон
под 90Лљ |
|
|
 |
