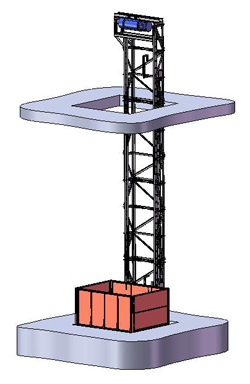

Консольный (мачтовый) грузовой подъемник имеет самонесущую мачту прямоугольного или треугольного сечения пространственной формы, грузовую платформу, перемещающуюся по жестким направляющим мачты при помощи привода подъема (электрического тельфера, мотор-редуктора). Этот самый привод подъема может располагаться на любом уровне относительно мачты подъемника, а также может быть вынесен за пределы тела мачты. Подъемник грузовой устанавливается на несущее основание, которое выполняется плоским или в виде приямка.
Вертикальные грузовые подъемники могут быть одномачтовыми и двухмачтовыми, иметь высоту подъема 20 м, грузоподъемность до 1,5 т, укомплектованы специальными устройствами безопасности.
Если мачтовый подъемник устанавливают внутри здания, то выбирают, как правило, одно из двух мест – либо проем межэтажных перекрытий, либо готовую шахту. Нередко оборудование монтируют и снаружи здания.
Подъемники грузовые консольного типа имеют следующую комплектацию:
- ловитель резкого торможения в целях предотвращения падения грузовой платформы (такое возможно в случае обрыва тягового каната);
- блокировку дверей (люков);
- устройство защиты от перегруза и ослабления каната;
- устройство контроля фаз;
- счетчик моточасов.
В качестве электропривода, который имеет грузовой электрический подъемник, может быть использована канатная или цепная таль производства Болгарии. Иногда в этих же целях применяется и лебедка на базе мотор-редуктора.
Подъемник мачтовый грузовой и органы управления
На каждом этаже в непосредственной близости от дверных проемов шахты устанавливаются кнопочные посты управления (КПУ). С их помощью и происходит управление подъемником. КПУ может состоять из: этажных кнопок, аварийной кнопки «Стоп», электрозамков, ключа-марки. При необходимости кнопки оснащаются световой индикацией. Элементы КПУ можно комбинировать.
Мачтовые подъемники могут работать в фиксированном и толчковом режиме. В первом случае они автоматически останавливаются на этажах, во втором кабина движется только при нажатой кнопке. При этом скорость движения платформы также может варьироваться: быть постоянной – от 0.13 м/сек до 0.26 м/сек, заданной – от 0.1 м/сек до 0.4 м/сек, регулируемой - до 0.6 м/сек (плавный пуск и остановка).
Операции по загрузке-выгрузке могут осуществляться как с одной стороны, так и с двух (180° и 90°), трех и четырех. Способов загрузки также несколько: ручной (уровень платформы над полом при этом 0-1,2 м), с помощью гидравлической тележки (уровень платформы совпадает с уровнем пола).
Такие компоненты как рулонные и раздвижные решетки, раздвижные и поворотно-раздвижные двери, рольставни, съемные борта, шлагбаумы и тропы защищают груз перемещения за пределы грузовой платформы (кабины).
Подъемник мачтовый имеет рабочую зону, которая в обязательном порядке ограждается. Защиту обеспечивают распашные, раздвижные и двухстворчатые складные двери, а также рольставни. Ограждения изготавливаются из окрашенного (оцинкованного) листового металла, комбинированно-окрашенной листовой металлосварной сетки, обычной сварной сетки, чистовой нержавеющей стали и пластика.
